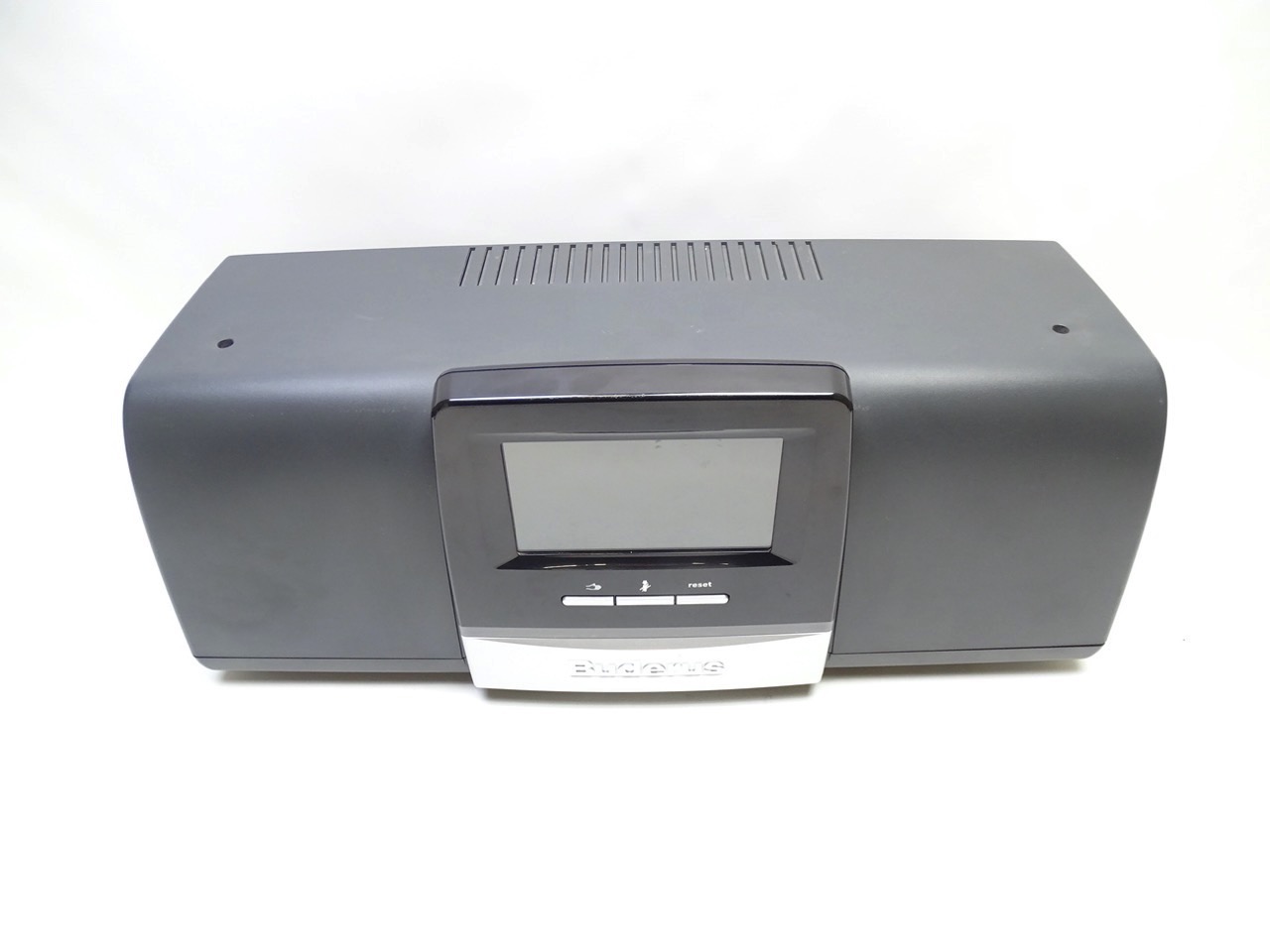

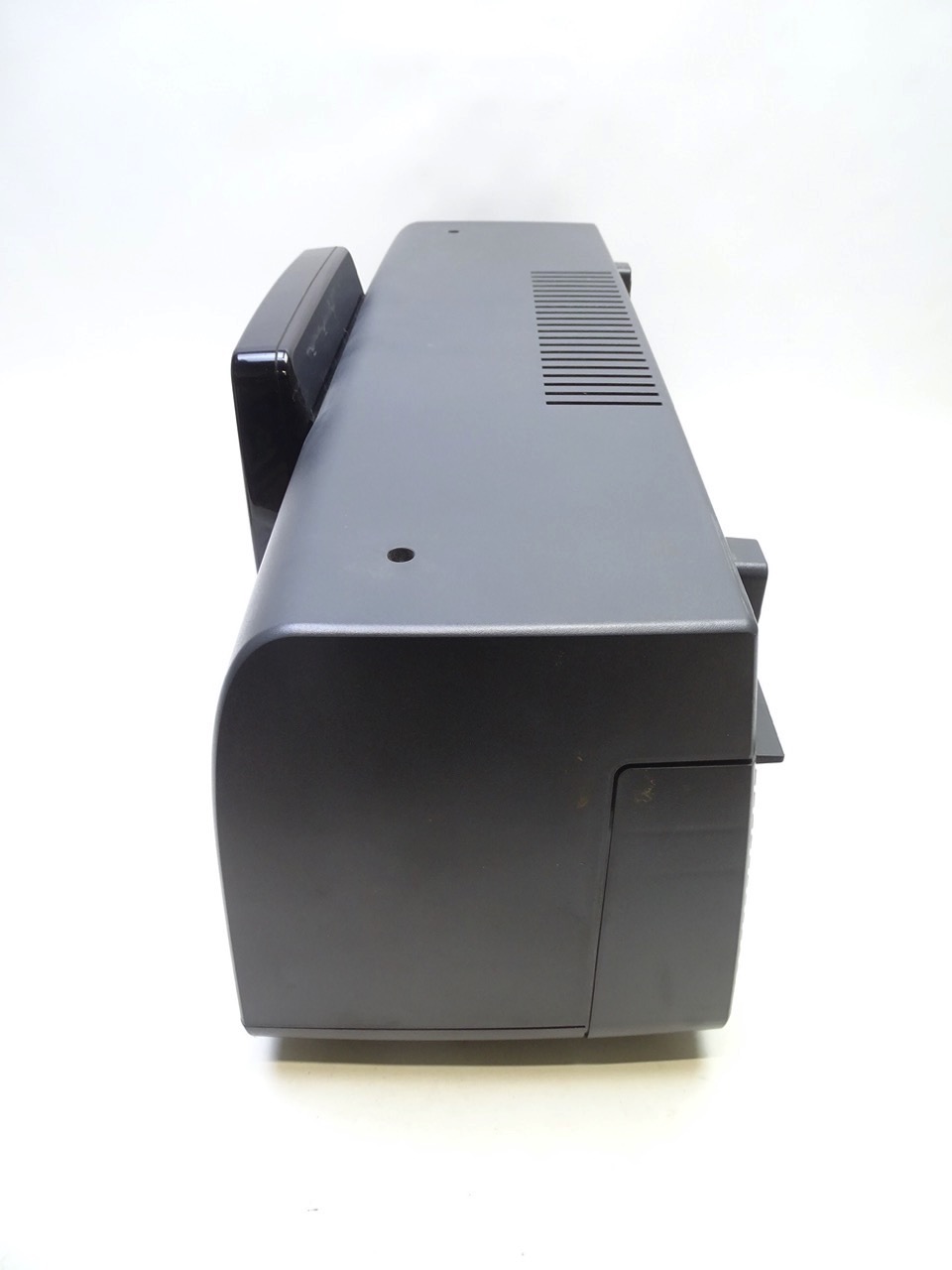

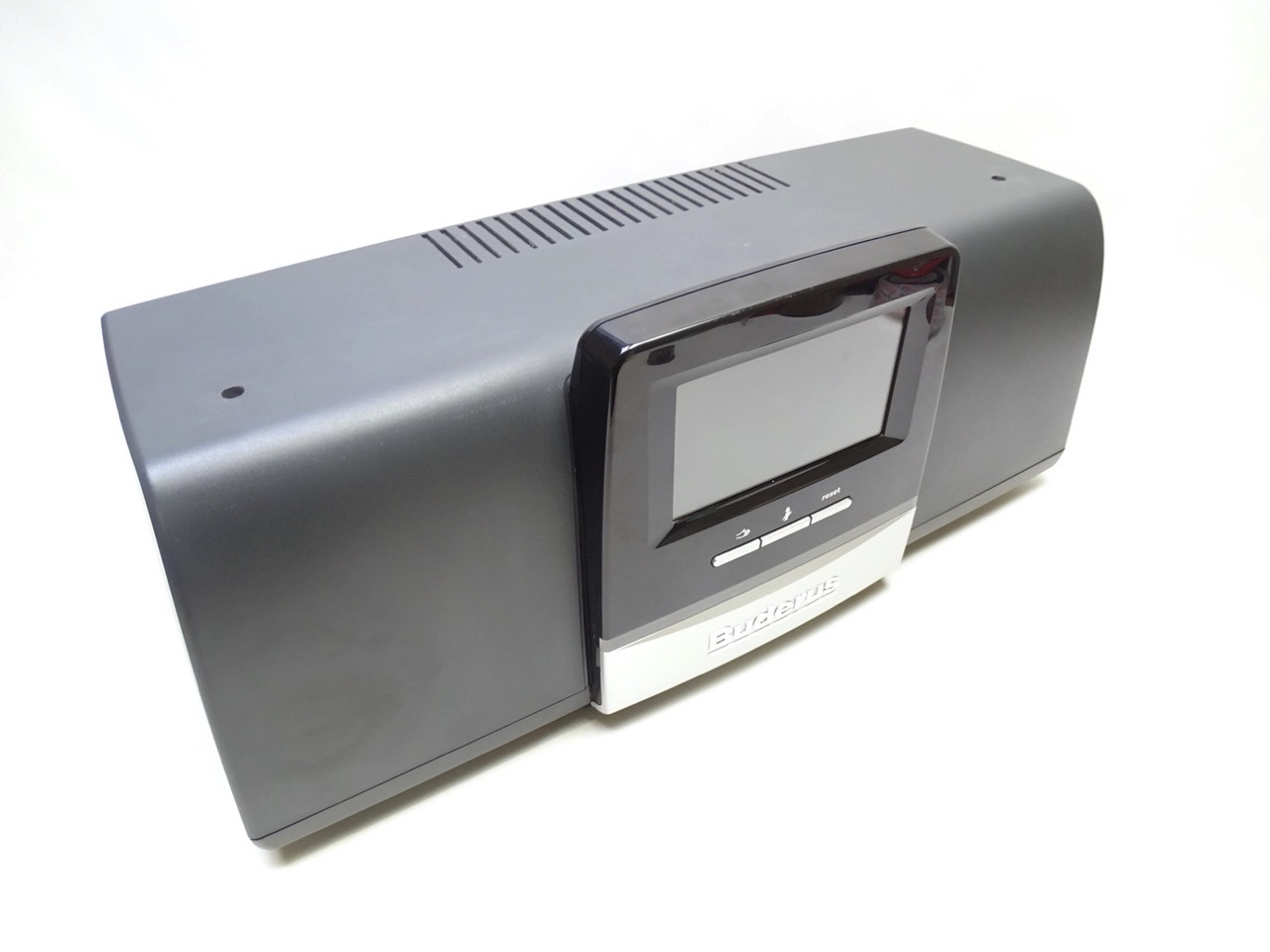

Buderus Regelgerät R5311 S15 verp

 Das Angebot beinhaltet ein Regelgerät der Marke Buderus.

Hinweis:

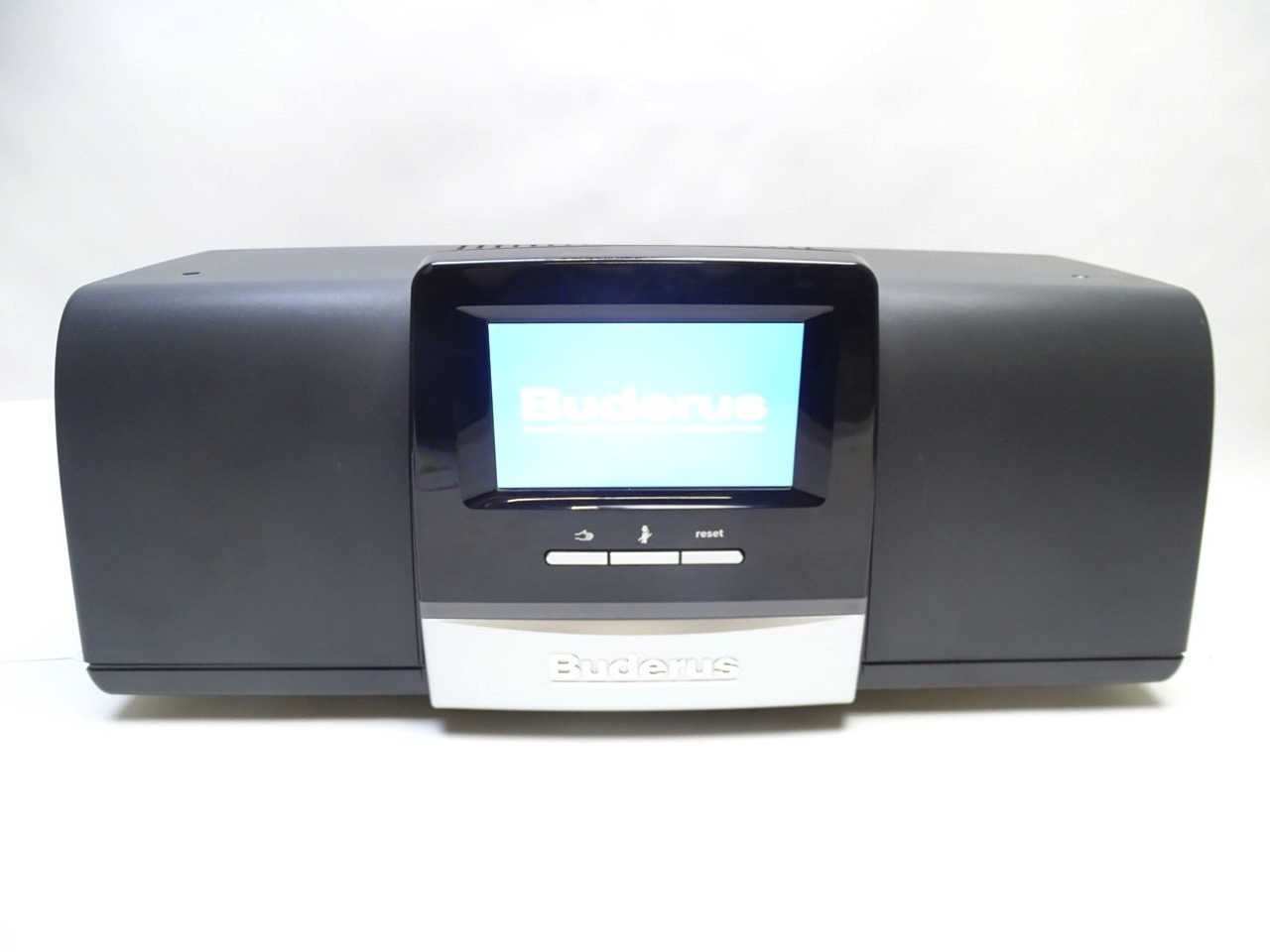

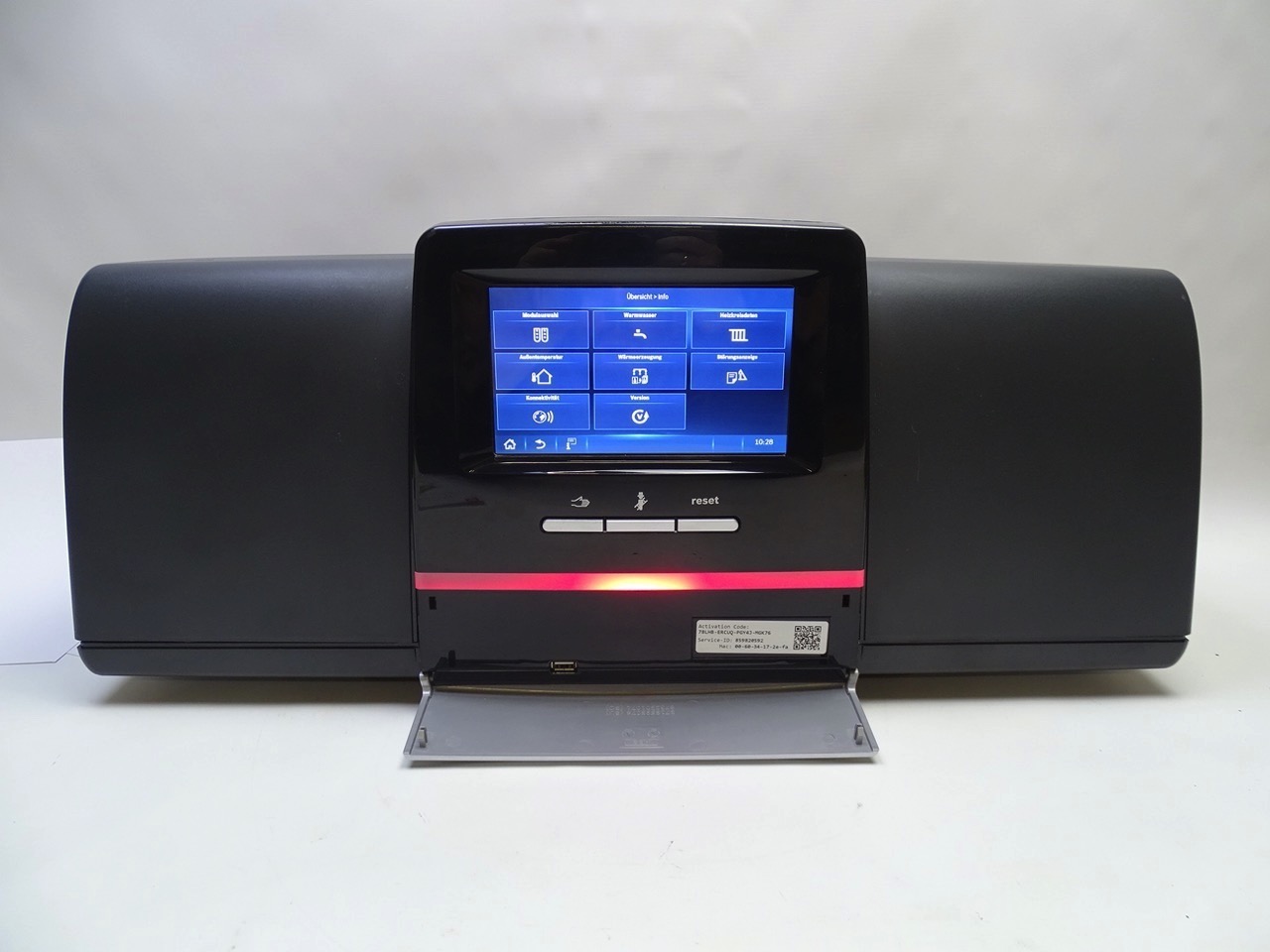

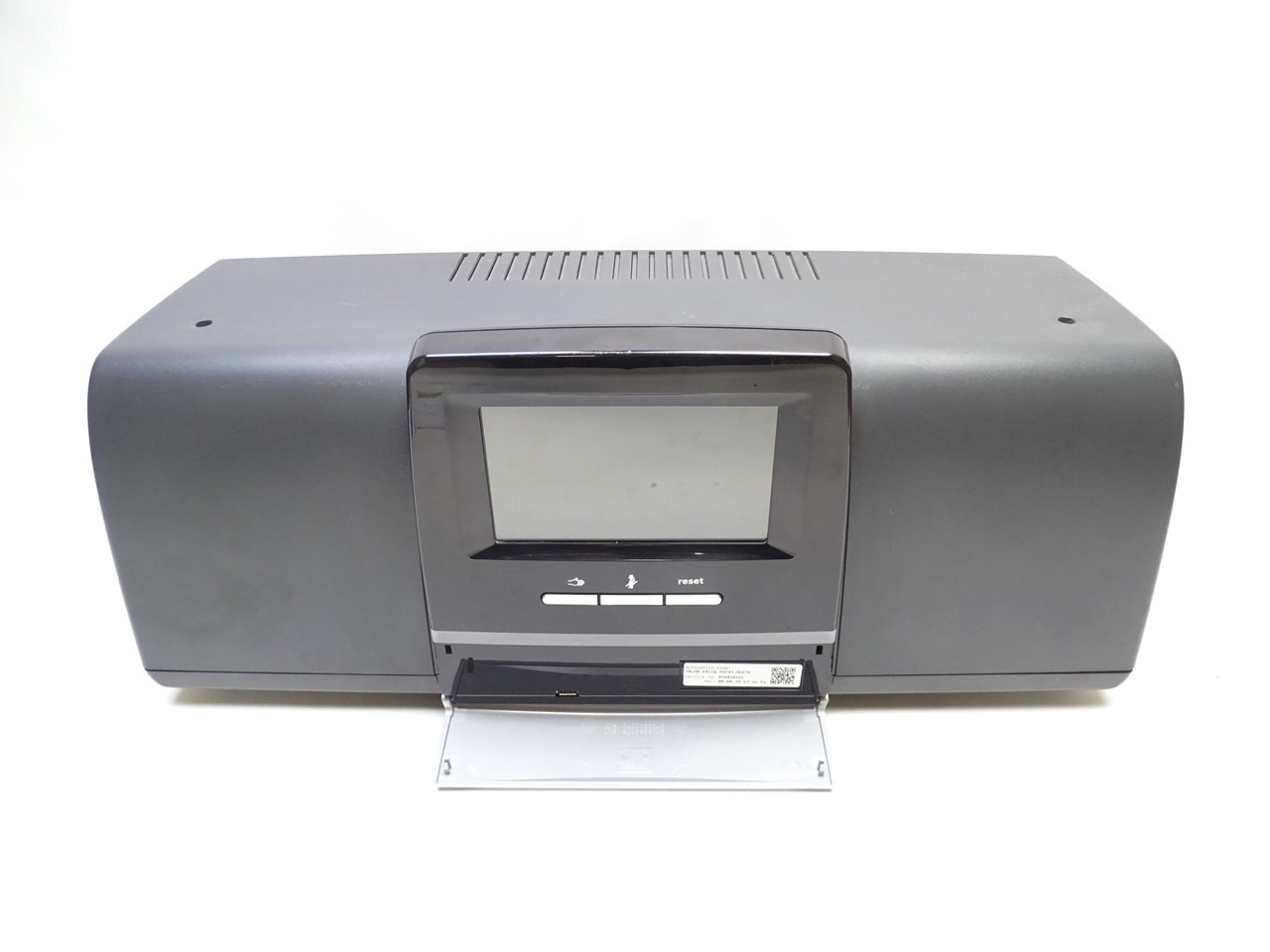

Abbildung ähnlich! Sie erhalten ein original Buderus Regelgerät ähnlich dieser Abbildung.

Es werden ausschließlich Artikel versendet, die in etwa den Bildern entsprechen.

Beschreibung vom Hersteller:

Regelgerät Logamatic 5311

• Regelgerät für bodenstehende Kessel-/Brenner-Kombination mit Anbaubrenner
• Ansteuerung über 7-/4-poligen Brennerstecker, wie z.B. alle Buderus Kesselbaureihen SB... und GE...
• inkl. Außenfühler, Kesselfühler (Doppelfühler), Zusatzfühler FZ (Fühler Weiche oder Heizkreis 0) sowie Brennerkabel 2. Stufe
• inkl. Konnektivität: Control Center Commercial (Basis-Fernwirken) und MOD-Bus Schnittstelle

• Modulares, digitales Regelgerät für professionelle Anwendungen im mittleren und großen Leistungsbereich.
• Verwendung als Regelgerät für Kesselanlagen mit Brenneransteuerung für 1-stufige, 2-stufige mit/ohne Anfahrentlastung msowie modulierende Brenner über konventionellen Brennerstecker
• Funktionserweiterungen
• Unterstationen
• Autarke Anwendungen
• Schutzart IP 40
• Flexible Montage auf dem Kessel, seitlich oder an der Wand

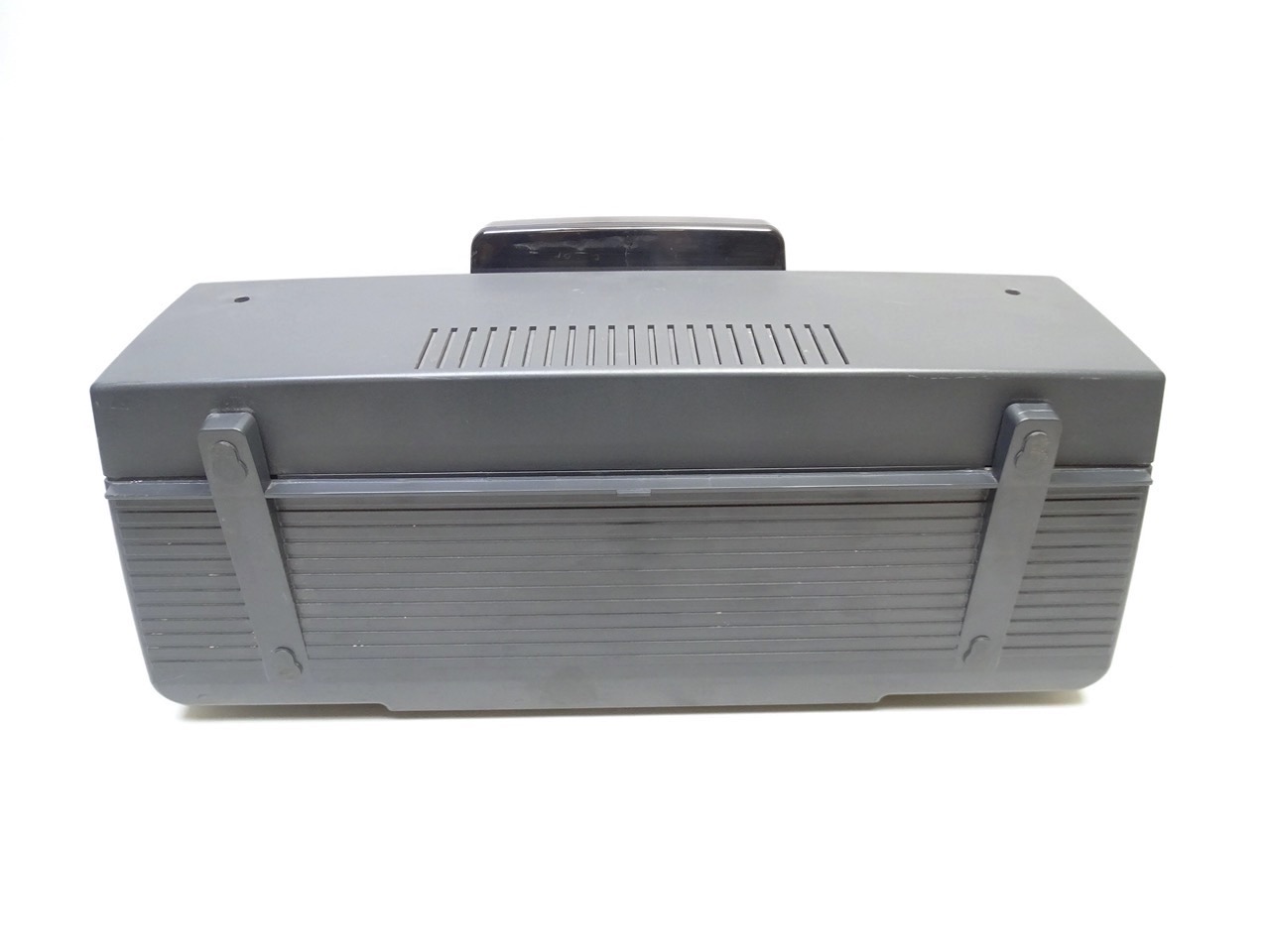

• Einfache Wandmontage über hinteres Gehäuseteil inkl. Kabelführung und Zugentlastung

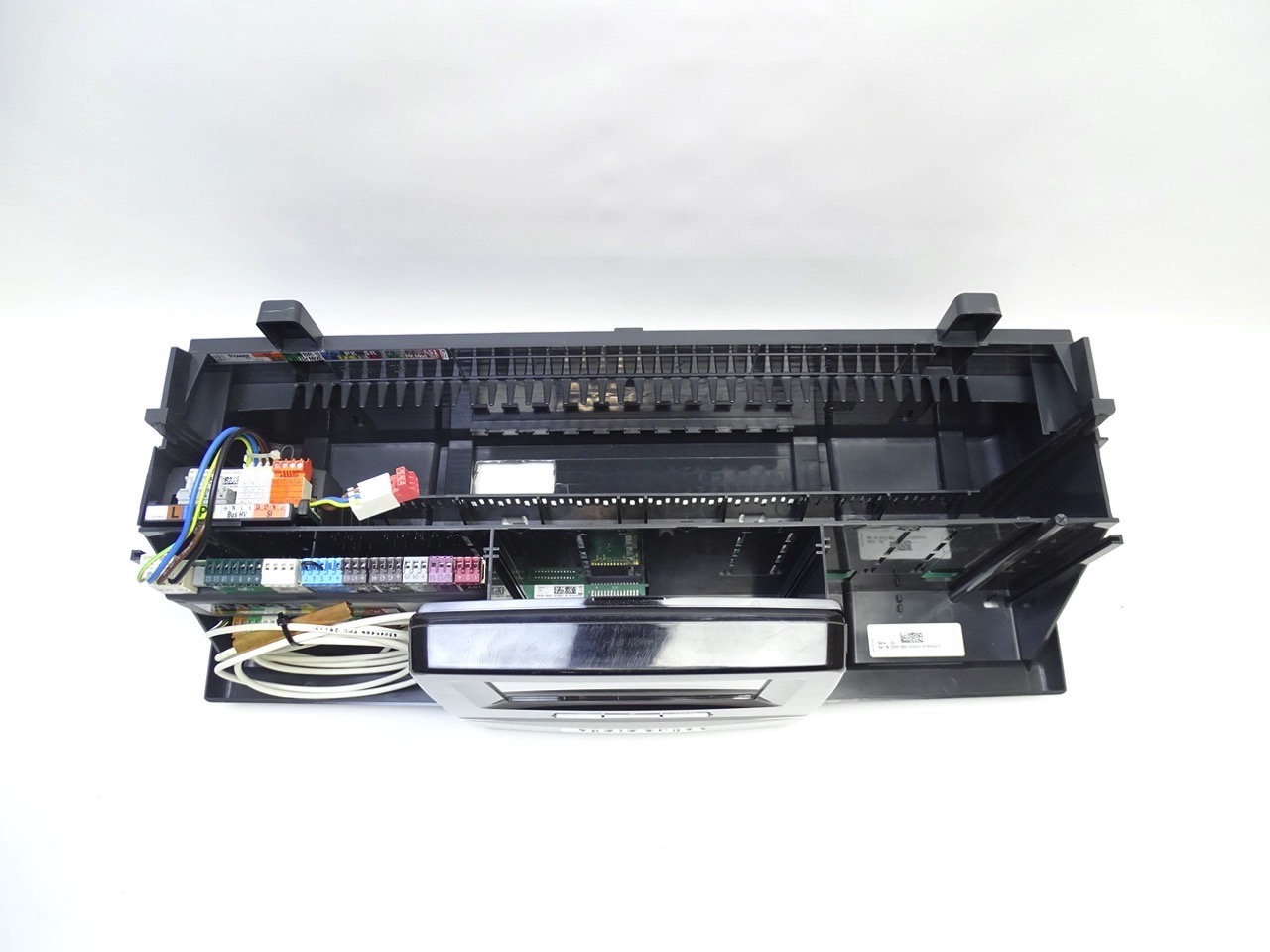

• Einfache und schnelle Installation durch großen Anschlussraum mit guter Zugänglichkeit
• Mit Funktionsmodulen des Systems Logamatic 5000 über 4 freie Modulsteckplätze erweiterbar
• Interne Kommunikation über Datenbus
• Frischwasserstationen Logalux FS sowie Solaranlagen Logasol über Funktionsmodul SM100 integrierbar
• Einfache Systemergänzung für bauseitig benötigte Komponenten (z.B. Relais) über integrierbare Hutschiene möglich
• In Grundausstattung bestehend aus:
• Zentralmodul ZM5311
• Netzmodul NM582 mit Ein/Aus-Schalter und 2 separaten Sicherungskreisen (Kessel/Brenner, System) sowie der Brenneransteuerung und allen Grundfunktionen
• Bedieneinheit/Controllermodul BCT531 mit kapazitiver Touchbedienung
• Controllermodul mit 2 USB-Anschlüssen, SD-Karten-Steckplatz sowie 2 Ethernet-Schnittstellen
• Außentemperaturfühler
• Kesselwassertemperaturfühler
• Brennerkabel 2.Stufe
• Sicherheitstechnische Ausstattung, bauteilgeprüft mit einstellbarem elektronischen Sicherheitstemperaturbegrenzer STB99/110 Grad C
• Eingang für Umschaltung der Betriebsbedingungen und Brennertyp bei Einsatz von Zweistoffbrennern
• Anschluss Abgassperrklappe
• Schutz der Bedieneinheit in der Bauphase durch einfache Entnahme möglich
• Kodierte und farblich gekennzeichnete, unverwechselbar auf dem jeweiligen Modul angeordnete Anschlussstecker

Grundfunktionen:

• Ansteuerung 1- und 2-stufiger Brenner über Kontakte Stufe1, Stufe2
• Ansteuerung modulierender Brenner wahlweise über 3-Pkt-Schrittregler oder 0-20mA- bzw. 4-20mA-Leistungsführung oder 0-10V-Signal
• Sicherstellung spezifischer Betriebsbedingungen durch Kesselkreisregelung mit Stellglied und bedarfsgerechter Ansteuerung der Kesselkreispumpe
• Leistungsgeführte oder temperaturdifferenzgeregelte Drehzahlregelung für die Kesselkreispumpe über 0-10 V-Ausgang "FlowControl"
• Regelung eines Heizkreises mit/ohne Stellglied und Heizkreispumpe (nur alternativ zur Kesselkreisfunktion) mit der Anschlussmöglichkeit einer Fernbedienung (BFU)
• Ansteuerung einer Zubringerpumpe für eine Unterstation:
• Zubringerpumpe kann wahlweise am Master-Regelgerät (Modul FM-MM/FM-MW erfoderlich) oder an der Unterstation (Klemme PK am Zentralmodul
• ZM5311) angeschlossen werden
• Zur Reduzierung der Wärmeverluste in der Zubringerleitung kann der Zubringerkreis mit einem Mischer ausgestattet werden
• Regelung eines Warmwasserkreises mit Speicherladepumpe und Zirkulationspumpe
• Tägliche Thermische Desinfektion des Warmwasserkreises möglich
• Automatische Anpassung der Absenktemperatur gemäß DIN EN 12831 für Heizkreise separat einstellbar
• Zeitprogramm
• Ferienbetrieb mit frei wählbarer Absenkfunktion
• Sommer-/ Winterzeitumschaltung
• Jahreszeitschaltuhr

Bedienung:

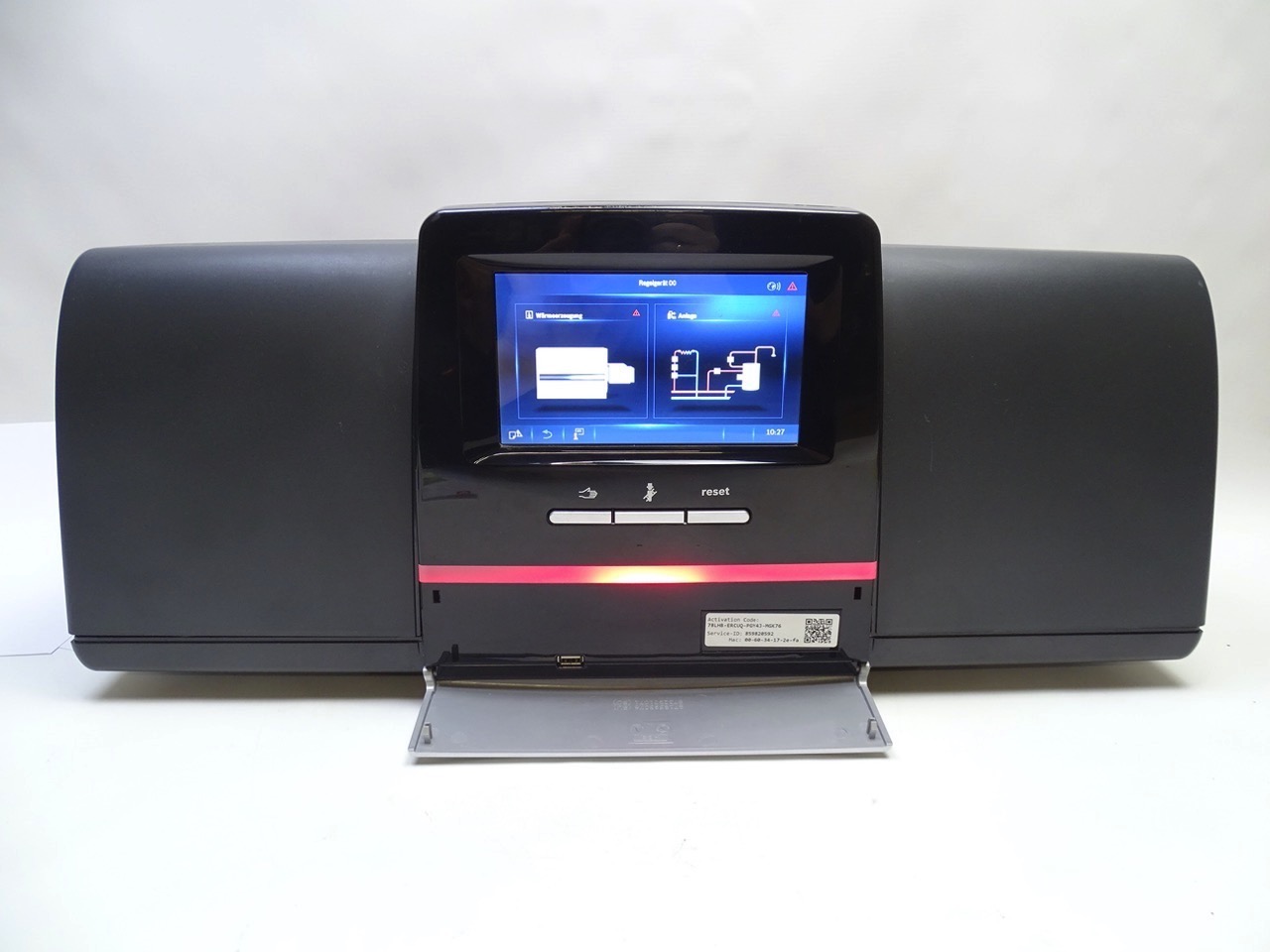

• Betriebsstatus mittels Statusanzeige über großen LED-Streifen von weitem einfach erkennbar

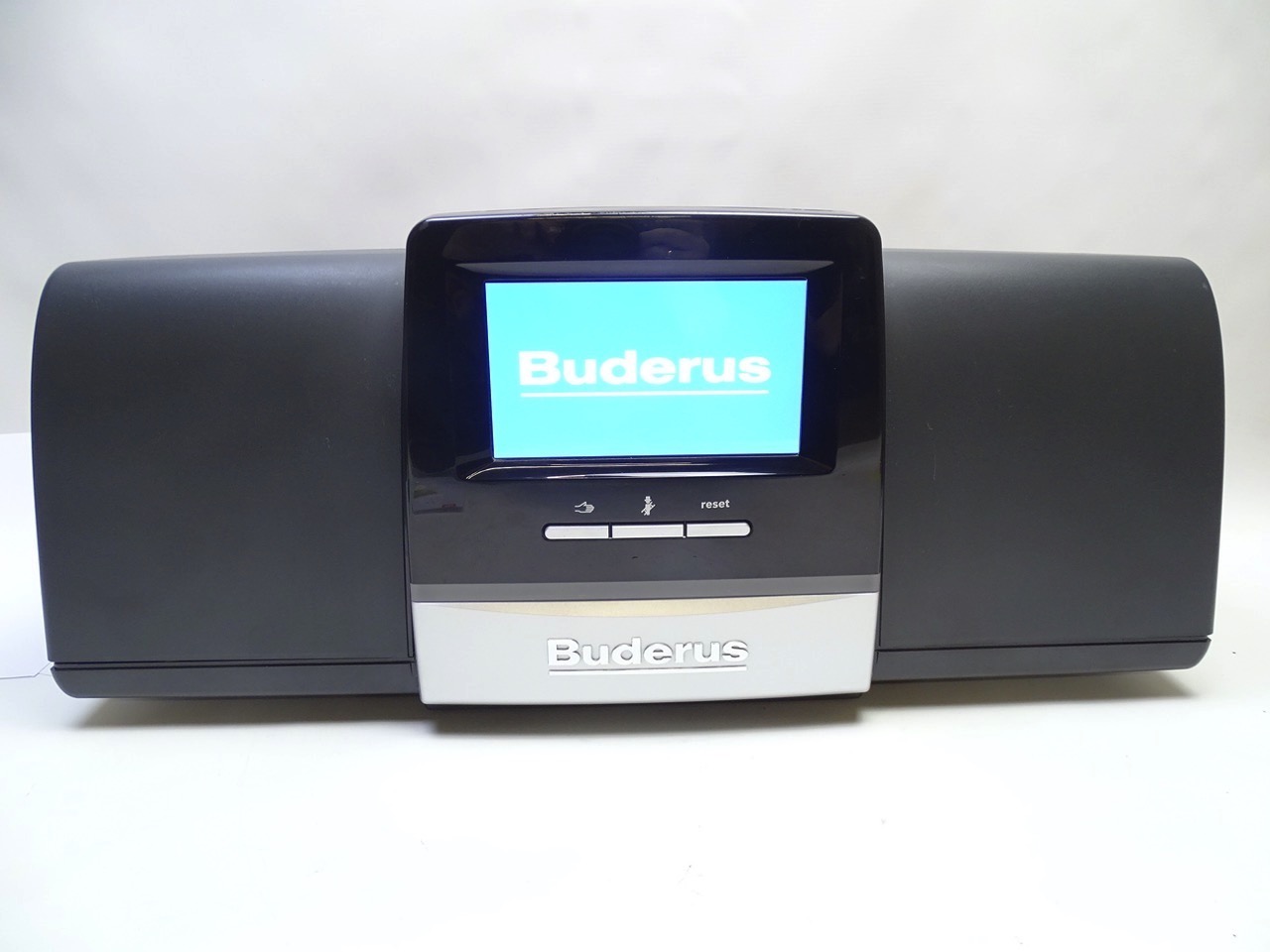

• Hochwertiger und robuster kapazitiver 7"-Touch-Bildschirm mit hochauflösen der Anzeige zur Parametrierung, Abfrage sowie Anzeige aller Regelgerätedaten
• Einfache und selbsterklärende Bedienung und Anzeige über und in hydraulischen Darstellungen
• Umschaltbar in "Retro-Modus" für Heizkreise und Warmwasser für Bedienung analog Logamatic 4000
• Handbedienebenen für alle Systemkomponenten (Beispiel: Pumpe Ein/Aus, Heizkreis-Umschaltmöglichkeit Aus/Automatik/Hand)
• Busweite Bedienung des gesamten Systems von einem Regelgerät/einer Stelle aus
• USB-Anschluss für Servicezwecke (USB IP Adapter erforderlich, Zubehör)
• Keine Servicesoftware erforderlich
• Langzeit-Datenaufzeichnung über SD Karte (bauseits) möglich
• Software-Update über USB-Stick möglich

Konnektivität

• Einfache Verbindung m. weiteren Regelgeräten der Logamatic 5000 über Ethernet-Schnittstelle
• Einfache Anbindung an Fremdsysteme über serienmäßige(n)
• Ein/Aus-Kontakt
• Kontakt zur externen Verriegelung
• 0-10 V-Eingang
• Sammelstörmeldung
• Einfache Anbindung an Gebäudeleittechnik über serienmäßige MOD-Bus-TCP/IP Schnittstelle
• IP-Inside:
• Ethernet-Schnittstelle für Monitoring und Anpassung der bedienerrelevanten Parameter über das Internet (Control Center Commercial) in der 1:1-Darstellung des Touch-Bildschirms. Dazu ist der Abschluss eines separaten Vertrages über die Nutzung von Control Center Commercial erforderlich. Die Nutzung ist aktuell kostenlos, gemäß der aktuellen Nutzungsbedingungen und Leistungsbeschreibung im Portal (Änderungen vorbehalten).
• Professionelle Datenfernübertragung mit voller Fernparametrierung sowie vielen weiteren Funktionen über Gateway (optional, Zubehör) und Portalnutzung (Control Center CommercialPLUS).
• Für die Nutzung des Control Center Commercial sowie des Control Center CommercialPLUS ist der Abschluss eines separaten Nutzungsvertrags notwendig.
• Für diesen gelten die jeweilige Leistungsbeschreibung und Nutzungsbedingungen bei Registrierung.

Daten:

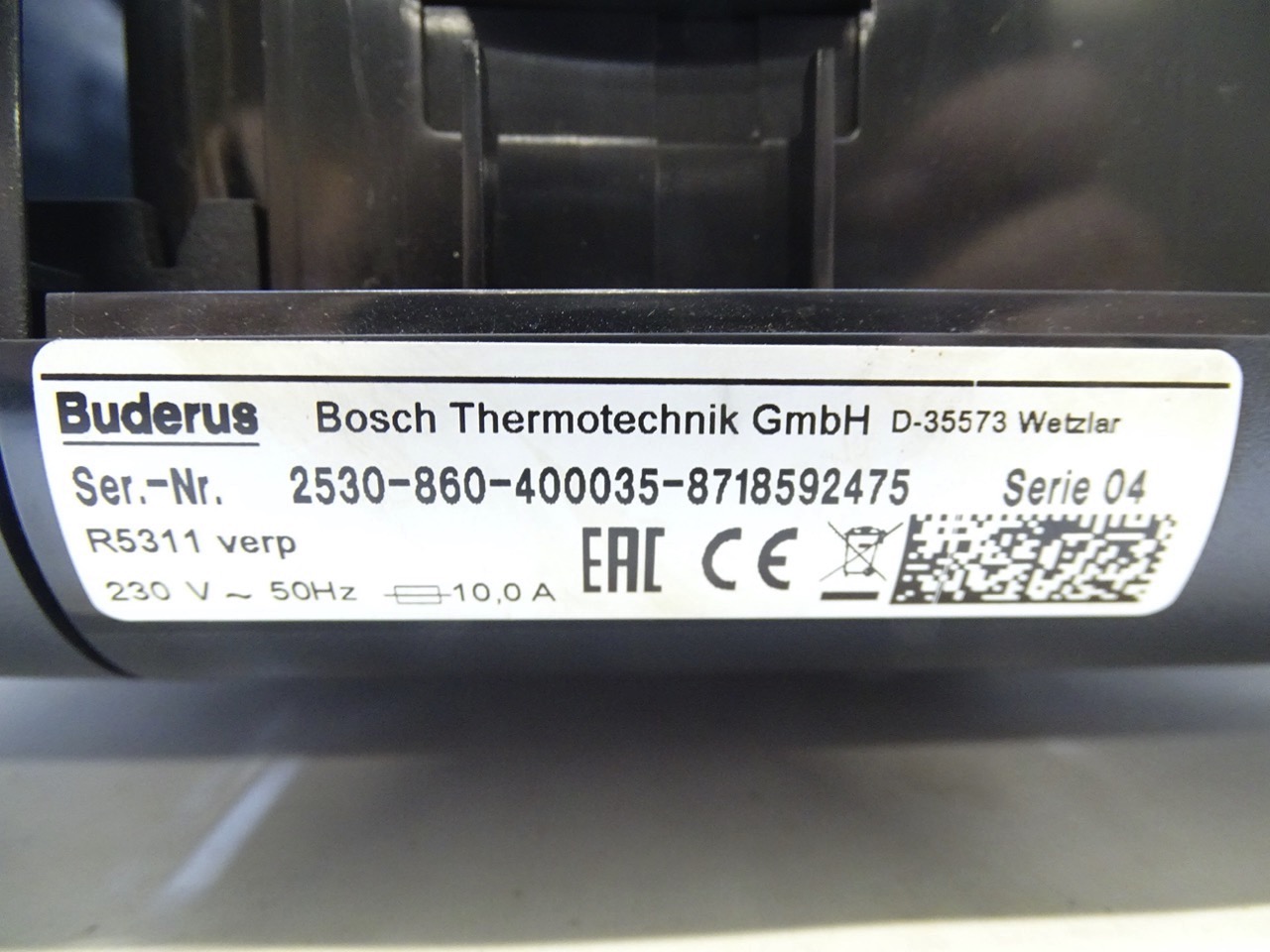

• Produkttyp: R5311
• Farbe: Grau
• Max. Anzahl Regelungszonen: 9
• Min. Umgebungstemperatur: 5 °C
• Max. Umgebungstemperatur: 50 °C
• Min. Solltemperatur: 5 °C
• Max. Solltemperatur: 100 °C
• BUS-Protokoll: "Modbus TCP/IP
• Nennspannung: 230 V
• Elektrische Frequenz: 50 Hz
• Schutzart (EN 60529): IP X0D
• Schutzklasse (EN 61140): I
• Elektrische Leistungsaufnahme: 5 W
• Nennstrom: 20 A
• Max. Schaltstrom für Brennersteuerung: 8 A
• Max. Schaltstrom für Pumpensteuerung: 5 A
• Grundeinstellung für Stellmotor-Laufzeit: 120 sec
• Min. Stellmotor-Laufzeit: 6 sec
• Max. Stellmotor-Laufzeit: 600 sec
• Maße:
• Breite: 652 mm
• Höhe: 274 mm
• Länge: 253 mm
• Bruttogewicht: 8.45 KG
• Nettogewicht: 5.5 KG
